AIGO微服务电商项目全栈拆解（13）设计模式全景：从代码里数出用了哪些模式

这篇文章梳理一下项目中用到的设计模式.

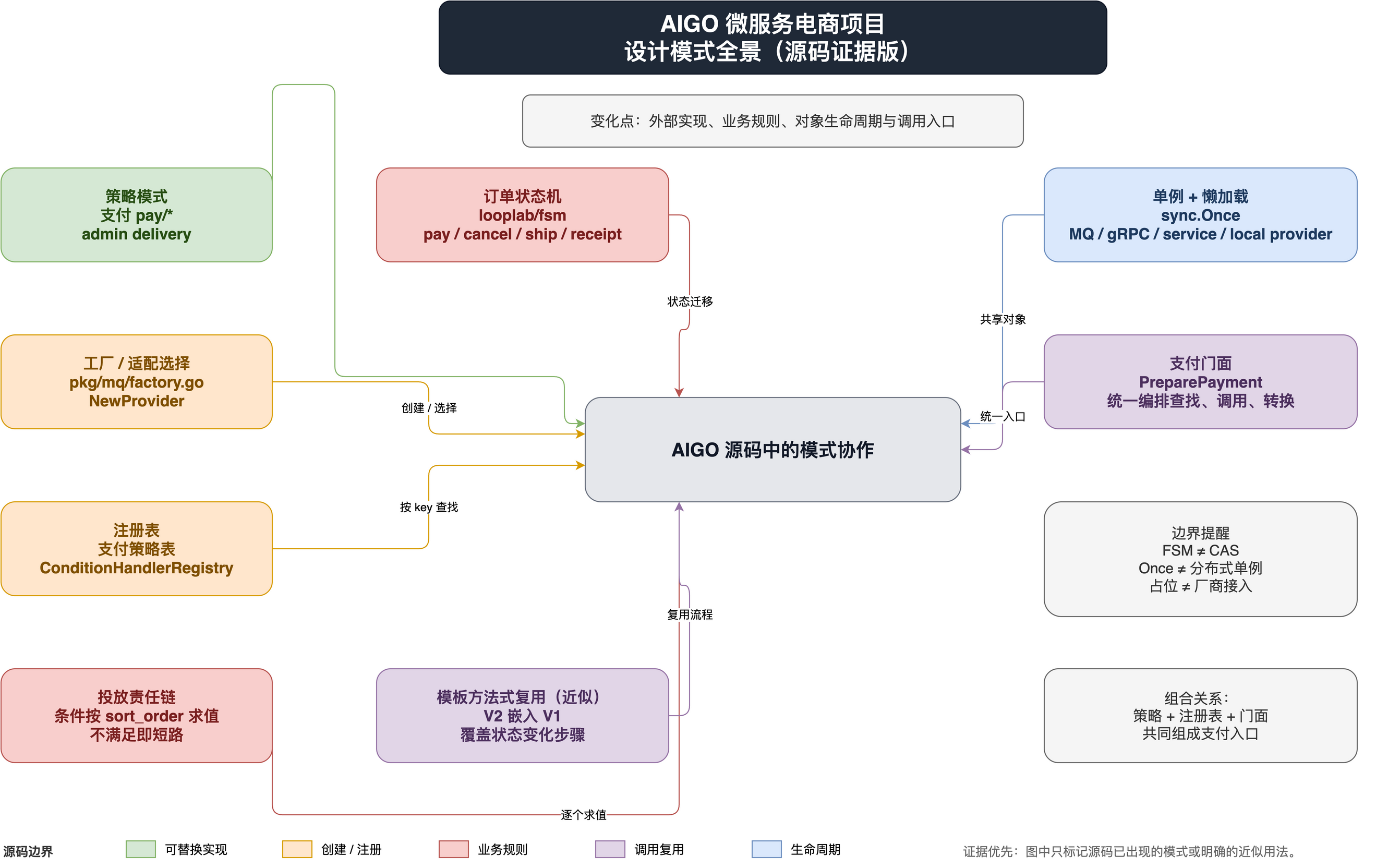

一张总览图：模式出现在哪些边界

AIGO 微服务电商项目设计模式总览

图里的颜色只表示模式所处的业务边界：支付和物流是“替换供应商”，订单和投放是“约束业务流转”，公共包与服务初始化是“创建和共享对象”，门面与 V1/V2 是“收敛调用入口”。下面逐个看证据。

1. 策略模式：把“怎么支付”、“怎么查物流”隔离开

意图

策略模式把一组可互换的算法或外部实现放在同一个接口后面，让上层按业务键选择策略，而不把第三方细节扩散到订单流程中。这里的变化点不是“支付有很多方法”，而是支付宝、本地模拟支付和微信支付拥有同一组业务动作。

位置一：支付策略

源码位置：micro-mall/backend/app/order/utility/pay/strategy.go，实现位于同目录的 default.go、alipay.go、wechat.go 和 qr_code.go。

短代码摘要如下，接口同时覆盖收银台、二维码、查单、退款和回调验签：

1
2
3
4
5
6
7
8
9
10
11
12
type IPayStrategy interface {
    Method() Method
    Pay(context.Context, *PayReq) (*PayRsp, error)
    QueryPaymentStatus(context.Context, string, url.Values) (*PaymentStatusRsp, error)
    Refund(context.Context, *RefundReq) (*RefundRsp, error)
    VerifyReturn(context.Context, url.Values) (string, error)
    VerifyNotification(context.Context, url.Values) (*VerifiedNotification, error)
}

// default / alipay / wechat 都实现这组动作
strategy, err := paymentStrategyRegistry.GetStrategy(methodCode)
rsp, err := strategy.Pay(ctx, req)

DefaultPaymentStrategy 是本地模拟实现，AlipayCashierStrategy 和二维码策略封装支付宝 SDK，WechatCashierStrategy 和二维码策略封装微信支付策略。调用方只看 IPayStrategy，因此支付 SDK、签名验证和参数转换留在策略内部。

位置二：管理后台物流策略

源码位置：micro-mall-admin/backend/internal/delivery/delivery.go。

DeliveryProvider 定义创建物流单、按已有单号创建和同步轨迹三个动作；localProvider 提供本地模拟，顺丰、中通、京东由 emptyProvider 占位。NewProvider 根据 ProviderCode 返回实现：

1
2
3
4
5
6
7
8
9
10
11
12
type DeliveryProvider interface {
    CreateOrder(context.Context, CreateOrderRequest) (string, error)
    CreateOrderByTrackingNo(context.Context, CreateOrderRequest, string) error
    SyncDelivery(context.Context, string) (DeliveryInfo, error)
}

switch code {
case ProviderLocal:
    return getDefaultLocalProvider(opts...), nil
case ProviderSF, ProviderZTO, ProviderJD:
    return newEmptyProvider(code), nil
}

这里的策略价值很具体：后台服务可以先用确定性的本地轨迹跑通发货、同步和定时推进，接入真实物流时新增实现，不必重写订单服务。

2. 工厂与注册表：把选择过程集中到一个地方

这一组代码既有工厂，也有注册表。它们的共同目的都是把“根据字符串或配置选择实现”的逻辑从业务流程中移走，但两者不要混为一谈：工厂负责创建或返回对象，注册表负责维护“键 -> 已注册对象”的映射。

2.1 MQ 工厂：pkg/mq/factory.go

micro-mall/backend/pkg/mq/factory.go 的 GetClient 解析 mq.link 前缀，当前对 rabbitmq: 选择 NewRabbitMQClient：

1
2
3
4
5
6
7
links := strings.SplitN(link, ":", 2)
switch links[0] {
case "rabbitmq":
    mqClient, mqErr = NewRabbitMQClient(ctx, links[1])
default:
    return nil, fmt.Errorf("消息类型 %s 暂不支持", links[0])
}

pkg/mq/mq.go 中的 Producer、Consumer、Client 只暴露项目需要的消息能力，不暴露 RabbitMQ SDK 类型；所以工厂后面可以替换客户端实现，业务服务仍然依赖公共接口。

2.2 支付策略注册表：注册后按 method code 查找

支付服务在 micro-mall/backend/app/order/internal/service/order_pay.go 里集中注册策略：

1
2
3
4
5
6
7
8
9
10
RegisterPayStrategy(pay.NewDefaultPaymentStrategy())
RegisterPayStrategy(cashier)
RegisterPayStrategy(qr)

func (r *PaymentStrategyRegistry) GetStrategy(code string) (pay.IPayStrategy, error) {
    if s, ok := r.paymentStrategiesMap[strings.TrimSpace(code)]; ok {
        return s, nil
    }
    return nil, gerror.Newf("unsupported payment method %q", code)
}

这部分是“注册表 + 策略”的组合：初始化阶段创建具体策略，运行时只用公开的支付方式编码查找。PreparePayment 又对这个过程做了一层统一编排，后面会看到它为什么更像门面。

3. 状态机：订单状态不是一串散落的 if

意图

状态机把“当前状态 + 事件 -> 下一状态”集中声明，并拒绝未定义的迁移。订单支付、取消、超时关闭、发货、确认收货和自动确认收货，都属于状态迁移，不应由每个接口手写一套条件判断。

位置与短代码摘要

源码位置：micro-mall/backend/app/order/internal/service/v2/order_state_machine.go，底层库是 github.com/looplab/fsm。

1
2
3
4
5
6
7
8
9
var orderEventDescriptions = fsm.Events{
    {Name: "pay", Src: []string{"0"}, Dst: "1"},
    {Name: "cancel", Src: []string{"0"}, Dst: "4"},
    {Name: "ship", Src: []string{"1"}, Dst: "2"},
    {Name: "confirm_receipt", Src: []string{"2"}, Dst: "3"},
}

machine := fsm.NewFSM(orderStateName(current), orderEventDescriptions, callbacks)
err := machine.Event(ctx, string(event), orderSn)

项目还声明了一些幂等迁移，例如已支付订单再次 pay 仍停留在待发货，已关闭订单再次关闭仍停留在已关闭。transitionOrderStatus 把库里的状态码转换为 FSM 状态名，再把结果转换回 OrderStatus，并返回 Changed 供持久化层判断是否真的发生状态变化。

边界

FSM 只负责合法迁移和回调，不负责数据库 CAS、库存补偿或消息发布。order_state_persistence.go 仍要用版本号和 RowsAffected 做并发收敛；把这两层混成“FSM 自动保证并发安全”是错误的。状态机保证的是规则，事务和乐观锁保证的是落库竞争。

4. 责任链：投放条件按顺序求值，任一不满足就停止

意图

投放计划是多个条件的 AND 组合：订单金额、商品、数量、地区和会员属性等条件按 sort_order 读取，逐个求值；一个条件不满足，当前计划就不命中，不再继续执行后续 handler。这正是责任链的短路特征。

位置与短代码摘要

源码位置：micro-mall/backend/app/promotion/internal/logic/delivery/condition.go 和 micro-mall/backend/app/promotion/internal/service/v1/delivery.go。

1
2
3
4
5
6
7
8
9
10
11
12
13
matched := true
for _, cond := range conditions {
    handler := s.registry.Get(cond.ConditionType)
    if handler == nil {
        matched = false
        break
    }
    ok, err := handler.Match(ctx, config, dctx)
    if err != nil || !ok {
        matched = false
        break
    }
}

每个 ConditionHandler 只关心一个条件的配置校验和匹配，DeliveryService 负责链的顺序、短路、最多选三张卡以及结果快照。也就是说，handler 是链上的处理者，注册表负责按类型找到处理者，服务负责驱动链。

边界

这里是“显式循环驱动的责任链”，不是每个 handler 持有 next 指针的经典对象链。称为责任链是因为请求依次经过一组独立处理者并允许中止；如果未来要支持 OR、嵌套括号或复杂布尔表达式，单纯增加 handler 不够，应该升级为规则树或表达式求值器。

5. 单例 + 懒加载：共享连接和服务实例

意图

连接、客户端和领域服务通常希望在进程内共享，且只有真正被调用时才初始化。Go 里常见的实现是包级指针配合 sync.Once，它同时解决并发初始化和“只执行一次”。

源码中的真实位置

  • micro-mall/backend/app/gateway/utility/mq.go：mqClient + mqClientOnce，按 mq.link 懒加载共享 MQ client。
  • micro-mall/backend/app/gateway/utility/grpc_conns.go：每个下游连接有一个 sync.Once，首次取用时建立连接和 client。
  • micro-mall/backend/app/order/internal/service/v2/order.go：orderServiceOnce 只创建一个嵌入 V1 的 V2 订单服务。
  • micro-mall-admin/backend/internal/delivery/delivery.go：defaultLocalOnce 共享本地物流提供商；localProvider 内部维护内存物流单和清理 goroutine。
  • GoFrame 生成的 DAO 全局对象和 NewXxxService 的共享实例，也体现了“包级入口 + 进程内复用”。

代表性的 MQ 摘要：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
var (
    mqClient     commonMQ.Client
    mqClientOnce sync.Once
)

func GetMQClient() commonMQ.Client {
    mqClientOnce.Do(func() {
        c, err := commonMQ.GetClient(ctx, link)
        if err == nil {
            mqClient = c
        }
    })
    return mqClient
}

6. 模板方法式复用：V2 嵌入 V1，改少数变化步骤

意图

经典模板方法由父类固定算法骨架，子类覆盖少量钩子。Go 没有类继承，项目使用结构体嵌入实现了一种“模板方法式复用”：V2 复用 V1 已有能力，只重写状态变化、Outbox、超时和退款联动相关的操作。

位置与短代码摘要

源码位置：micro-mall/backend/app/order/internal/service/v1/order.go 与 micro-mall/backend/app/order/internal/service/v2/order.go。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
type OrderService struct {
    *servicev1.OrderService
}

func NewOrderService() *OrderService {
    orderServiceOnce.Do(func() {
        base := servicev1.NewOrderService()
        orderService = &OrderService{OrderService: base}
        base.OnOrderStatusChanged = orderService.handlePersistedOrderStatusChanged
    })
    return orderService
}

func (s *OrderService) GenerateOrder(ctx context.Context, in *service.GenerateOrderInput) (...) {
    out, err := s.OrderService.GenerateOrder(ctx, in)
    // V2 在 V1 生成完成后增加过期消息安排等步骤
    ...
}

这让 V2 不需要把购物车、会员、优惠券、商品等既有编排全部复制一遍，同时通过 OnOrderStatusChanged 把状态变化通知接到 V2 的后续处理上。

边界

这不是严格的继承层次，也不是所有 V1 方法都天然适合 V2。嵌入会把 V1 的公开方法带入 V2，可能造成方法集合和事务语义不够显式；当两版行为差异越来越大，应拆出共享组件或明确的应用服务，而不是继续堆叠覆盖。

7. 门面：支付服务对外只呈现一个稳定入口

意图

门面模式为一组复杂子系统提供更窄、更稳定的入口。支付准备需要解析 method code、查注册表、组装统一请求、调用策略、校验空响应并转换成网关输出；这些细节不应该散落在多个 controller 里。

位置与短代码摘要

源码位置：micro-mall/backend/app/order/internal/service/order_pay.go 的 PreparePayment、QueryPaymentStatus、RefundPayment 等函数。

1
2
3
4
5
6
7
8
9
10
11
12
func PreparePayment(ctx context.Context, orderSn string, amount float64, code string) (*PreparePaymentOutput, error) {
    strategy, err := paymentStrategyRegistry.GetStrategy(code)
    if err != nil { return nil, err }

    rsp, err := strategy.Pay(ctx, &pay.PayReq{
        OutTradeNo: orderSn,
        TotalAmount: strconv.FormatFloat(amount, 'f', 2, 64),
        Body: "Go购商城",
    })
    if err != nil || rsp == nil { return nil, err }
    return &PreparePaymentOutput{CashierUrl: rsp.URL, QrCodeBase64: rsp.QrCodeBase64}, nil
}

门面没有替代策略，也没有把支付宝 SDK 暴露给网关；它只是把“支付用例”的固定编排收拢起来。PaymentStrategyRegistry 仍是选择对象的注册表，IPayStrategy 仍是可替换策略，三个角色各自有边界。

8. 总表

模式 真实位置 解决的变化点 不能过度解读
策略 app/order/utility/pay、admin internal/delivery 支付渠道/物流提供商可替换 占位 provider 不等于真实厂商接入
工厂 pkg/mq/factory.go、NewProvider 按配置或编码创建/返回实现 当前 MQ 工厂主路径是 RabbitMQ
注册表 支付策略表、ConditionHandlerRegistry 字符串到实现的集中映射 需自行处理初始化、并发和重复注册
状态机 order/internal/service/v2/order_state_machine.go 集中声明订单合法迁移和幂等迁移 不负责 DB CAS、库存补偿和消息可靠性
责任链 投放 ConditionHandler 顺序求值 条件逐个处理并短路 当前是服务驱动的 AND 链，不是复杂规则树
单例 + 懒加载 sync.Once 的 MQ、gRPC、V2 service、本地物流 进程内共享且并发安全初始化 不是分布式单例；Once 也不是失败重试
模板方法式复用 V2 嵌入 V1 复用旧流程，只覆盖变化步骤 Go 组合近似，不是严格父类继承
门面 PreparePayment 等支付用例函数 为网关收敛支付编排入口 不替代注册表或策略

9. 从这些代码得到的工程判断

第一，项目真正稳定的抽象边界都围绕“未来会变”的地方：支付厂商、物流厂商、消息中间件、订单状态规则和运营条件类型。没有替换需求的简单逻辑，代码里并没有额外制造一层模式。

第二，模式是组合出现的。支付链路同时使用了策略、注册表、工厂式初始化和门面；投放同时使用了注册表与责任链；V2 订单同时使用了单例、嵌入复用、状态机和持久化 CAS。只给一个名词，反而会掩盖真正的协作关系。

第三，模式本身不提供业务正确性。策略接口不能保证回调可信，FSM 不能替代乐观锁，sync.Once 不能替代生命周期治理，责任链也不能自动保证快照幂等。真正可靠的系统还要看事务边界、状态持久化、唯一约束、错误处理和消息语义。

如果只记住一条：先从变化点找抽象，再从调用关系判断它是不是模式；不要因为一个 switch、一个全局变量或一段循环看起来“像”某个模式，就给它贴上结论。
